Котел наружного размещения и котельная для крайнего севера

Как обеспечить надежное теплоснабжение при -60°C? В этой статье мы разбираем ключевые требования к котельным для крайнего севера. Вы узнаете, чем отличается котел наружного размещения серии RSH-New от капитального строительства, какие нормы нужно соблюдать и почему заводская готовность «под ключ» критически важна для удаленных объектов.

Надежное теплоснабжение в северных регионах требует от оборудования не просто высокой мощности, а устойчивой работы в экстремальных условиях. Низкие температуры, сильный ветер, высокая влажность, снеговые нагрузки, удаленность объектов и ограниченные возможности оперативного ремонта формируют особые требования к источникам теплоснабжения. Поэтому для таких территорий особенно востребованы котлы наружного размещения и котельные для крайнего севера, изготовленные в заводских условиях и адаптированные к суровому климату.

Оглавление

Нормы проектирования для северной строительной климатической зоны

Особенности проектирования и строительства котельных в северных районах определяются действующей нормативной базой. Базовым документом для котельных установок является СП 89.13330.2016 «Котельные установки», актуализированная редакция СНиП II-35-76. В данном своде правил содержатся общие требования к размещению, компоновке, инженерным системам, автоматизации, пожарной безопасности, вентиляции, водоподготовке и эксплуатации котельных.

В разделе 19 СП 89.13330.2016: «Дополнительные требования к строительству в особых природных условиях. Строительство в Северной строительно-климатической зоне и в районах вечной мерзлоты» сформулированы требования к проектированию объектов в условиях низких температур, сложных грунтов и повышенных климатических нагрузок.

При проектировании объекта, расположенного в северной строительной климатической зоне, должны учитываться:

• расчетные температуры наружного воздуха;
• продолжительность отопительного периода;
• ветровые и снеговые нагрузки;
• наличие вечномерзлых или сезонно оттаивающих грунтов;
• условия транспортировки и монтажа оборудования;
• необходимость резервирования основных инженерных систем;
• требования к защите конструкций, трубопроводов и оборудования от замораживания.

Конструктивные особенности

Для северных районов конструкция котельной имеет не меньшее значение, чем характеристики самих котлов. Ошибки в исполнении ограждающих конструкций, подборе стали, организации сервисного пространства или резервировании вспомогательных систем приводят к потере работоспособности всей установки.

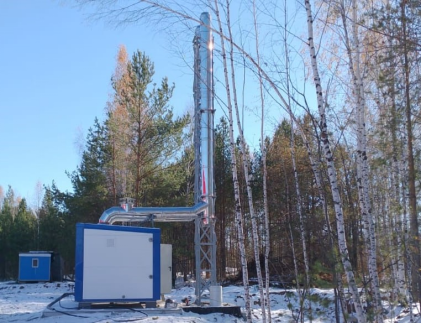

Котел наружного размещения серии RSH-New представляет собой сертифицированное техническое устройство, выполненное в виде утепленного блок-модуля. В зависимости от климатического региона установки модуль обшивается противопожарными трехслойными сэндвич-панелями толщиной 80, 100, 120, 150, 200 мм. Внутри размещаются от одного до четырех водогрейных котлов на газовом, жидком или твердом топливе, теплотехническая обвязка, погодозависимая каскадная автоматика, насосная группа, системы газоснабжения, электроснабжения, диспетчеризации и охранно-пожарной сигнализации.

Конструктивное исполнение блок-модулей

Каркасы блок-модулей изготавливаются из спец стали типа 09Г2С, соответствующих климатической зоне эксплуатации с температурами до -60 °С. Такой материал обеспечивает требуемую прочность и вязкость металла при низких температурах и снижает риск хрупкого разрушения конструкции.

Ключевым параметром для северного исполнения является утепление котельной. В качестве стеновых и кровельных ограждающих конструкций применяются трехслойные сэндвич-панели. Для северных регионов рационально использовать стеновые панели толщиной не менее 150 мм и кровельные панели толщиной не менее 200 мм. В отдельных случаях по результатам теплотехнического расчета могут применяться панели еще большей толщины. Такое исполнение позволяет существенно снизить теплопотери, стабилизировать внутреннюю температуру и обеспечить защиту трубопроводов, автоматики и арматуры от переохлаждения.

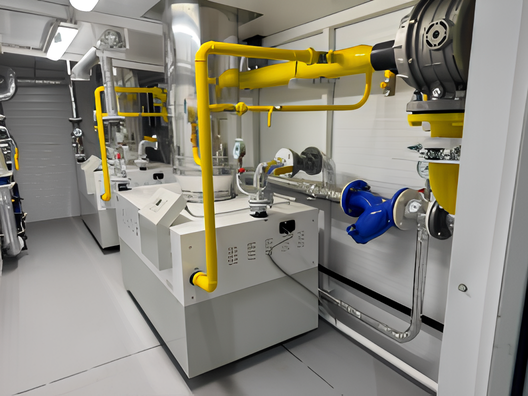

Важным отличием является увеличенный блок-модуль. В помещении можно физически находиться и выполнять работы по обслуживанию и ремонту независимо от температуры наружного воздуха. Таким образом, обслуживающий персонал работает в защищенном пространстве, а система не теряет тепла, снижается риск размораживания трубопроводов.

Дополнительное значение имеют сертифицированные противопожарные двери, установленные со стороны доступа к тепломеханической обвязке и со стороны помещения резервной электростанции. По сравнению с самодельными воротами такое решение обеспечивает более высокую герметичность, уменьшает теплопотери и повышает общую пожарную безопасность.

Вспомогательное оборудование для работы в условиях низких температур

Работоспособность северной котельной в значительной степени зависит от вспомогательных систем. Даже качественный котел не обеспечит надежное теплоснабжение без правильно организованной насосной группы, системы учета топлива, автоматизации и средств защиты.

В заводских условиях в составе котла наружного размещения устанавливается насосная группа, включающая основной и резервный насосы системы отопления. Оба насоса размещаются в коллекторе отопления, что позволяет не прекращать выработку тепла при выходе из строя одного из агрегатов. Насосная группа оснащается контроллером защиты от сухого хода и системой равномерной наработки. Это увеличивает ресурс оборудования, обеспечивает более равномерное распределение нагрузки и снижает вероятность аварийного останова.

Для объектов, где требуется контроль расхода топлива, в заводских условиях может устанавливаться измерительный комплекс учета топлива с возможностью удаленной телеметрии. Для северных и удаленных площадок это особенно важно, поскольку позволяет дистанционно контролировать эксплуатационные параметры и своевременно планировать поставки топлива.

В котлах наружного размещения RSH-New применяются газовые отсечные клапаны Madas с автоматическим взводом. Это решение облегчает эксплуатацию при кратковременных отключениях электроэнергии и снижает зависимость от постоянного присутствия персонала на объекте. Для удаленных площадок такой подход дает заметное преимущество с точки зрения эксплуатационной надежности.

Автономное электроснабжение

Одна из главных угроз для северной котельной – потеря внешнего электроснабжения. В сильный мороз даже кратковременный останов циркуляционных насосов, автоматики и горелочных устройств может привести к быстрому нарушению штатного режима, а в неблагоприятном сценарии – к замораживанию системы.

Поэтому в составе блок-модуля котла наружного размещения в отдельном утепленном помещении предусматривается резервный источник электроснабжения – дизельная электростанция с устройством автоматического ввода резерва. Наличие ДЭС позволяет не прекращать теплоснабжение при исчезновении напряжения на объекте.

Дополнительно в помещении дизельной электростанции может размещаться накопительный бак дизельного топлива с индивидуальным топливным насосом. Такое решение повышает автономность объекта и особенно актуально для районов с ограниченной транспортной доступностью и сложной логистикой.

Для поддержания нормативной и комфортной температуры в помещениях котельного зала и резервной электростанции устанавливаются дополнительные радиаторы отопления. Это улучшает условия обслуживания и снижает риск отказа отдельных элементов системы в морозный период.

Вспомогательный термомодуль

В составе котла наружного размещения может поставляться вспомогательный термомодуль, в котором размещаются оборудование системы хим. водоподготовки, насос подпитки, расширительные и накопительные баки, а также система автоматики погодозависимого регулирования.

Такое решение эффективно для объектов со сложным режимом теплопотребления, где требуется более гибкая компоновка инженерных систем. Вынос части оборудования в отдельный модуль позволяет повысить удобство обслуживания, упростить доступ к оборудованию и улучшить организацию внутреннего пространства основного котельного блока.

Эксплуатация котла наружного размещения и котельных в районах крайнего севера

Для северных объектов эксплуатационные преимущества часто оказываются важнее даже стоимости оборудования. Чем меньше объем работ на площадке, чем проще ввод в эксплуатацию и чем выше готовность к подключению, тем надежнее и быстрее заказчик получает рабочий источник теплоснабжения.

Полная заводская готовность к подключению

После окончания сборочных работ все смонтированные системы котла наружного размещения проходят испытания отдела технического контроля. В состав проверок входят:

• гидравлические испытания трубопроводов;
• гидравлические испытания внутреннего газопровода;
• испытания приборов КИП и запорной арматуры;
• пробный пуск на холостом ходу установленного электрооборудования;
• испытания систем охранно-пожарной сигнализации и удаленной диспетчеризации.

По результатам испытаний на каждый котел наружного размещения составляется паспорт технического устройства с отметкой о приемке ОТК и свидетельством о готовности оборудования к вводу в эксплуатацию. Это означает, что оборудование доставляется на объект автомобильным или железнодорожным транспортом в полностью собранном состоянии и требует минимального объема работ для технического присоединения к инженерным сетям.

Для северных условий такая полная заводская готовность особенно ценна. Она сокращает продолжительность монтажа на морозе, снижает количество операций, выполняемых на площадке, и уменьшает влияние человеческого фактора на качество сборки.

Упрощенный ввод в эксплуатацию

Важное преимущество котлов наружного размещения: по сравнению со строительством традиционной стационарной котельной сокращен объем строительно-монтажных работ и упрощена реализация объекта.

Поскольку котел наружного размещения серии RSH-New не является самостоятельным объектом капитального строительства, в нем реализованы оптимальные конструкторские решения по размещению, компоновке и зонам обслуживания установленного оборудования. Что обеспечивает его малые габариты, транспортабельность, возможность установки на небольшом фундаменте, в том числе, вплотную к отапливаемому зданию.

Котел наружного размещения RSH-New не требует для сдачи в эксплуатацию оформления строительной исполнительной документации, поскольку имеет положительное заключение экспертизы промышленной безопасности.

Региональный сервис и гарантия эксплуатации в условиях крайнего севера

Для северных регионов наличие местной сервисной поддержки – это необходимое условие стабильной эксплуатации. Даже самое надежное оборудование требует пусконаладки, регламентного обслуживания, оперативной диагностики и, при необходимости, ремонта.

На территории Республики Саха (Якутия) и в регионе Восточной Сибири у нашего завода имеется региональный представитель, обладающий полномочиями по ведению хозяйственно-коммерческой деятельности, продвижению продукции, выполнению монтажных и наладочных работ, а также обеспечению технического обслуживания котлов наружного размещения серии RSH-New и блочно-модульных котельных серии GasTherm – ООО «Белый Лотос», г. Якутск.

Наличие регионального представителя позволяет:

• сократить сроки реагирования на сервисные обращения;
• упростить организацию монтажных и пусконаладочных работ;
• обеспечить регулярное техническое обслуживание;
• повысить фактическую надежность эксплуатации оборудования в удаленных районах.

Заключение

Котлы наружного размещения и блочно-модульные котельные являются эффективным решением для теплоснабжения объектов в суровых климатических условиях. Для районов, входящих в северную строительную климатическую зону, особенно важны надежность ограждающих конструкций, устойчивость металлокаркаса к низким температурам, резервирование насосов и электроснабжения, возможность дистанционного контроля и минимизация монтажных работ на площадке.

Котел наружного размещения серии RSH-New в специальном северном исполнении учитывает эти требования и позволяет обеспечить бесперебойное теплоснабжение и ГВС при низких температурах и высокой влажности. Высокая заводская готовность, продуманная компоновка, качественное утепление котельной, наличие резервных систем и сервисная поддержка делают такое решение практичным и экономически оправданным для северных территорий.

Звоните нам! Наши специалисты проведут бесплатную консультацию, уточнят исходные данные, помогут составить грамотное ТЗ и предложат оптимальное решение по составу и бюджету. Ждем Вашего звонка!
