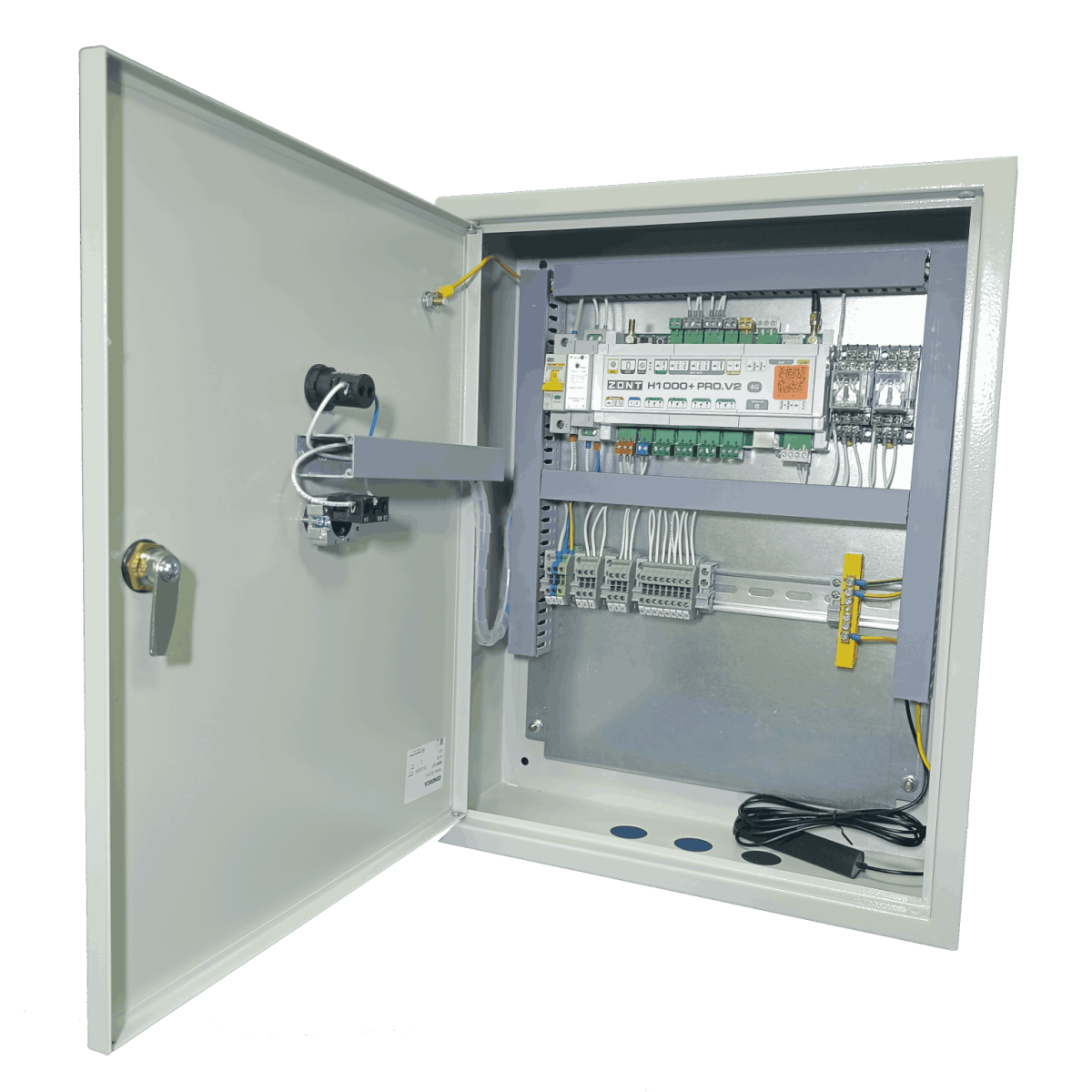

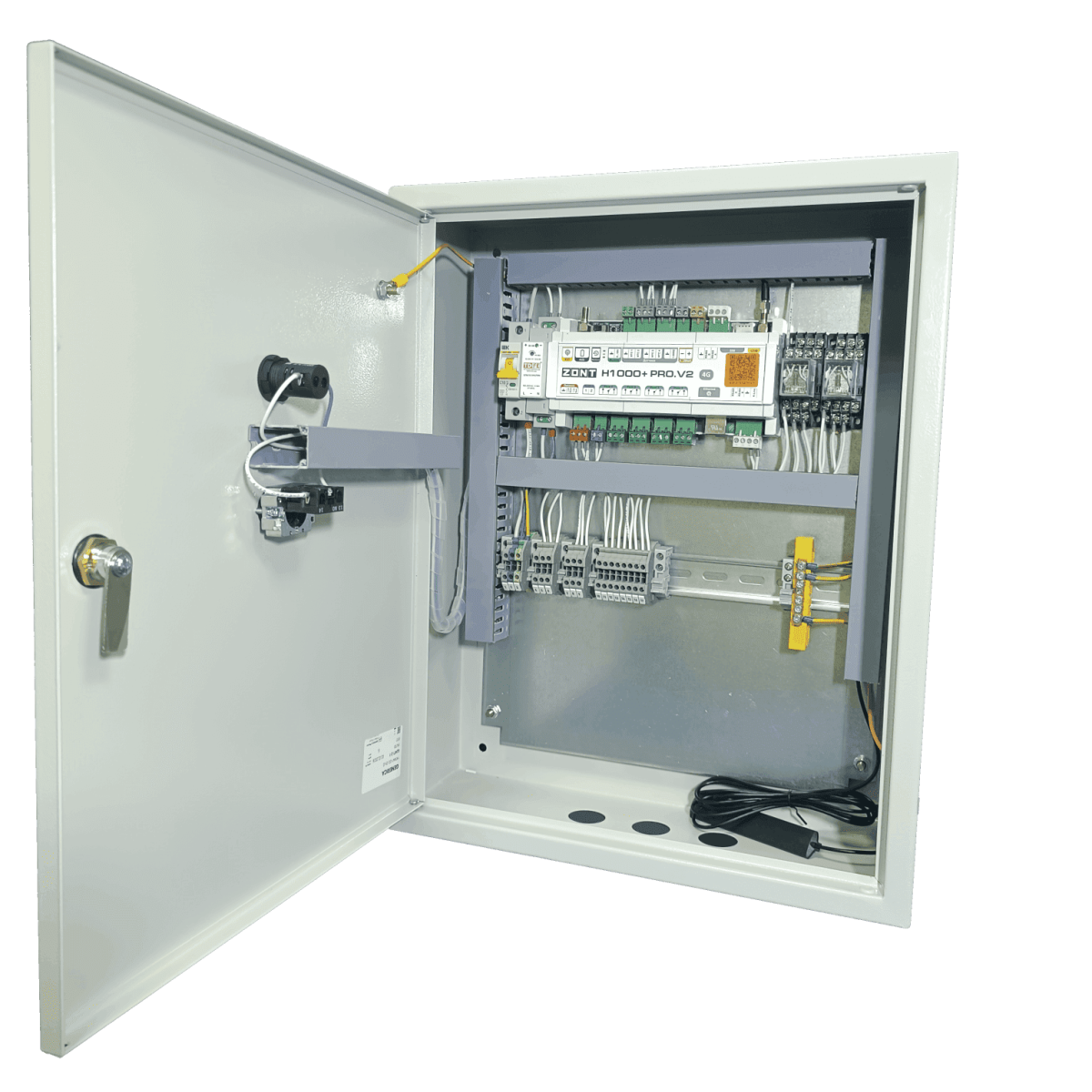

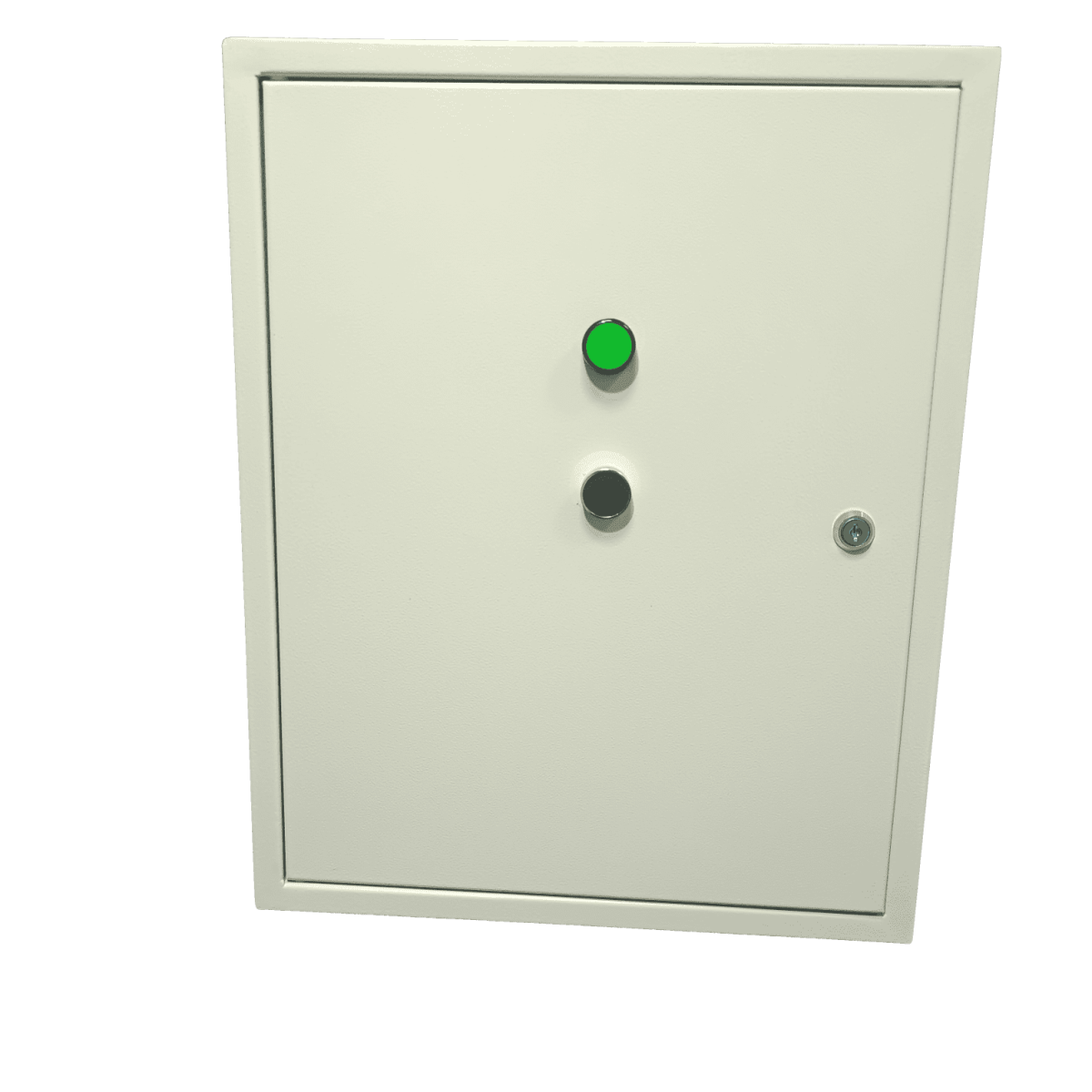

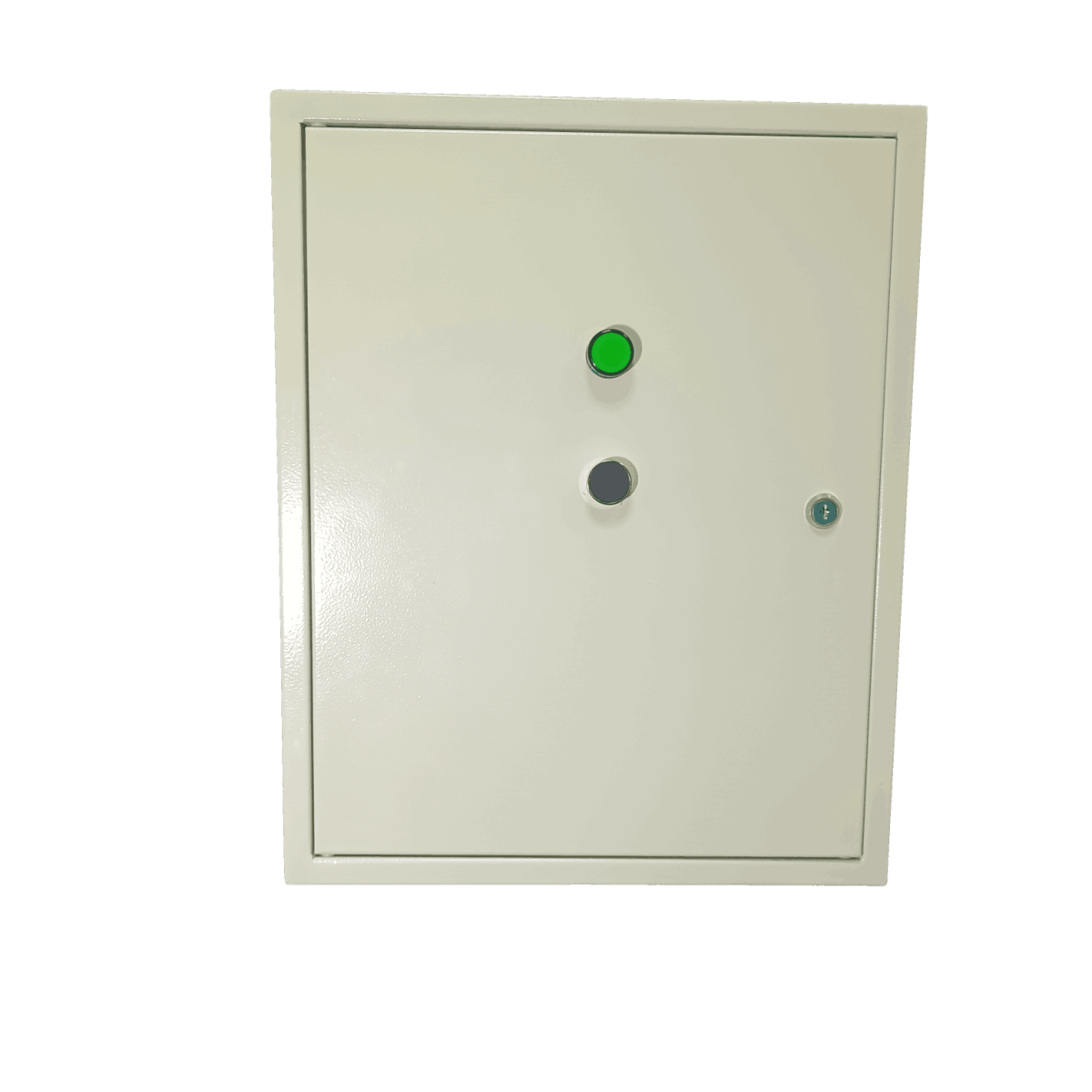

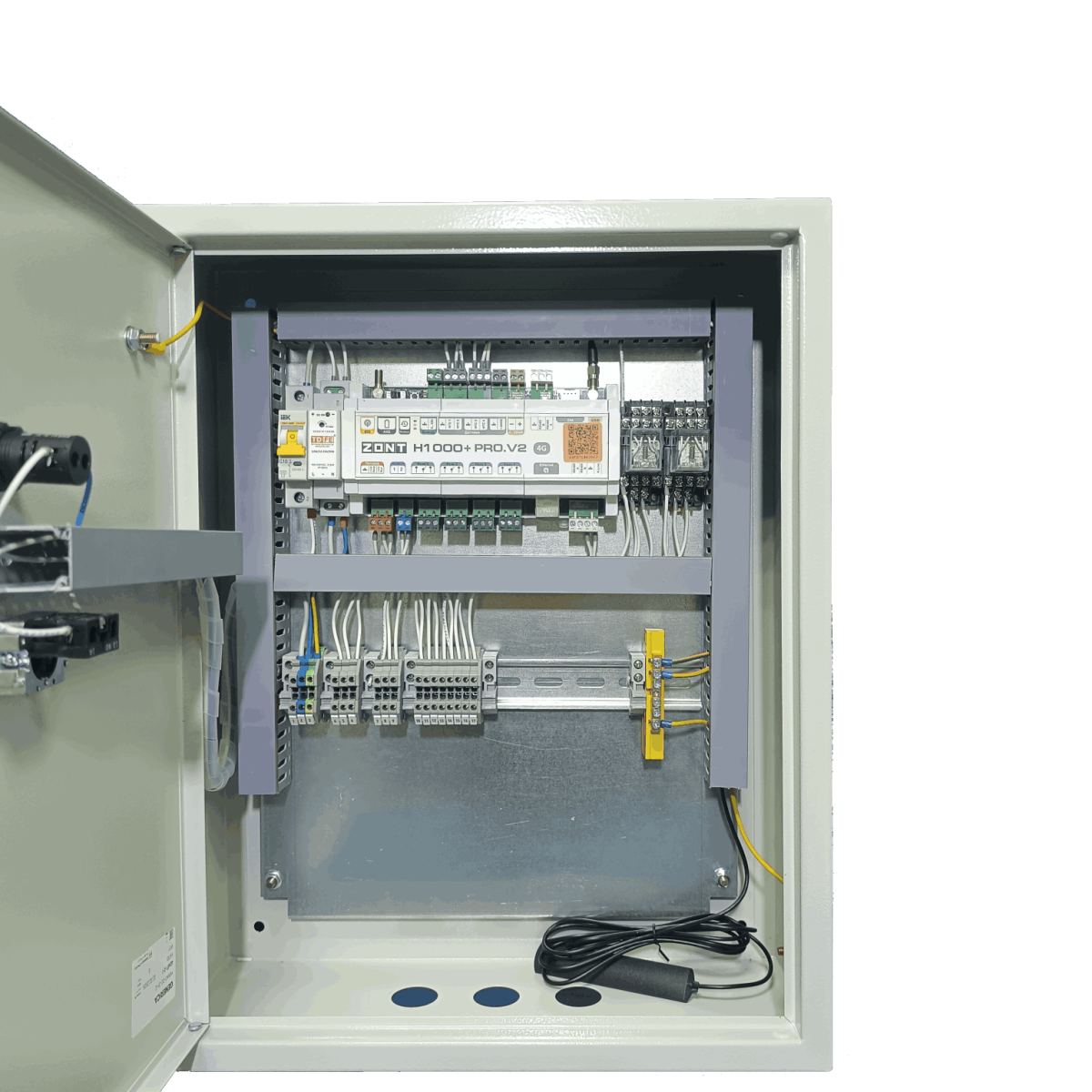

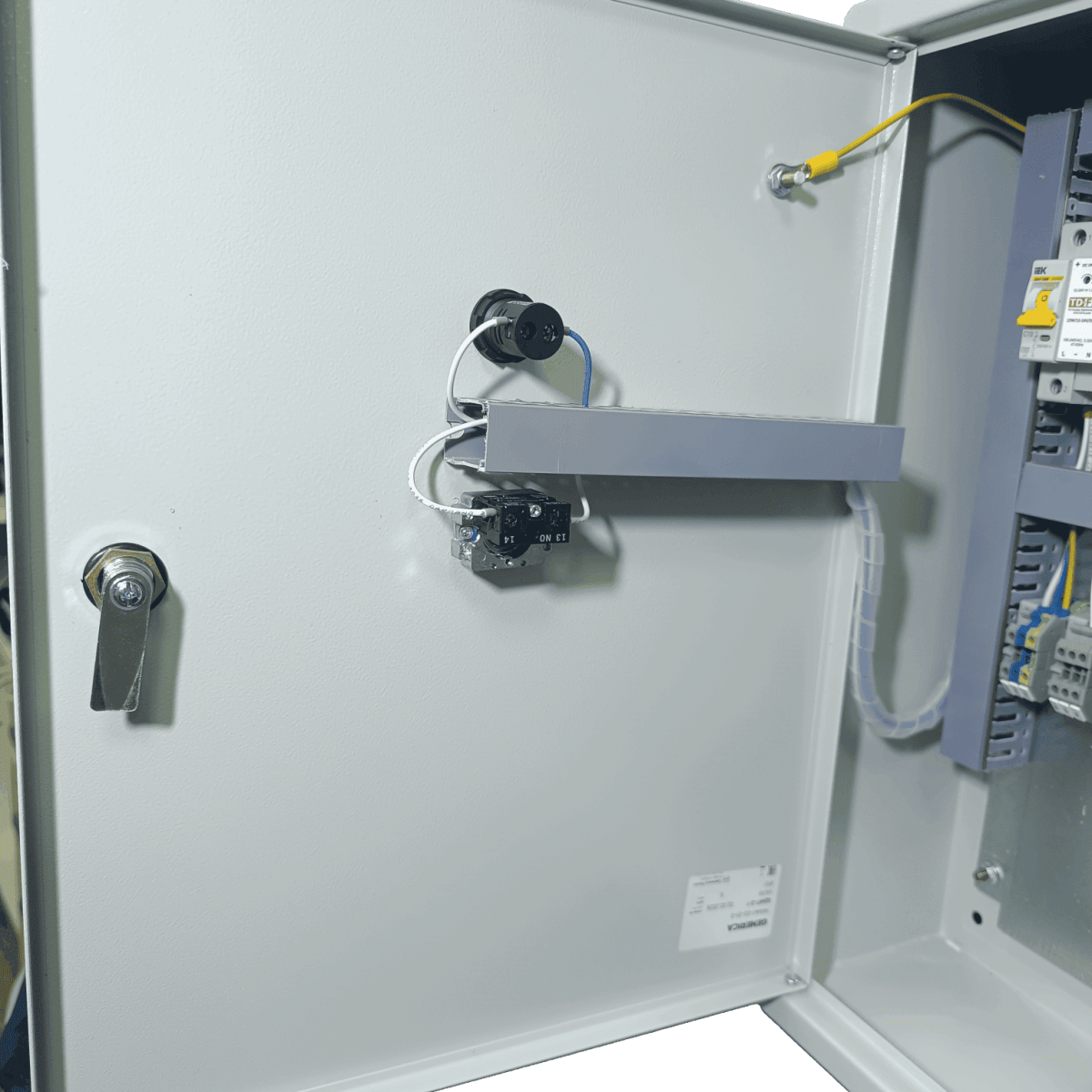

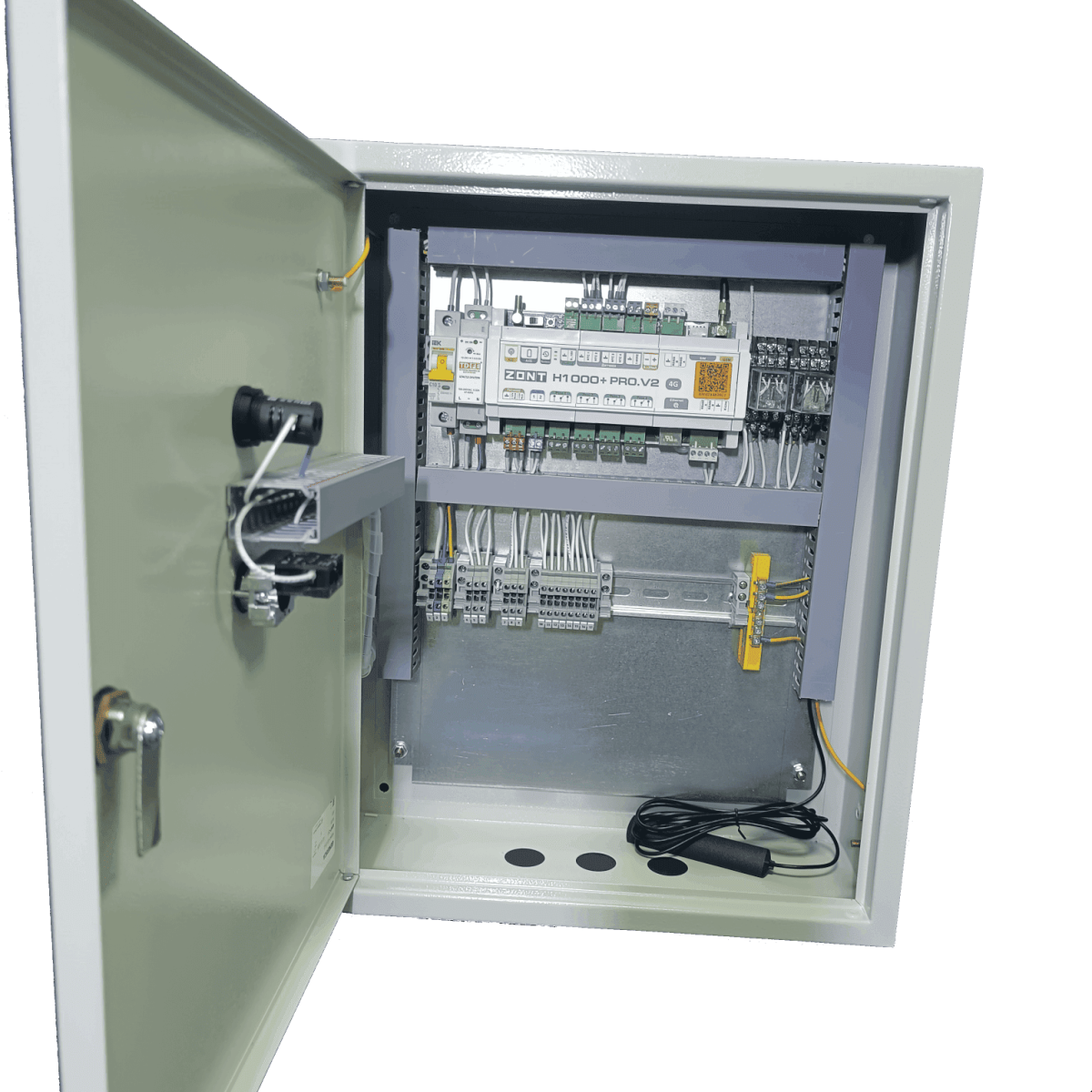

Группа компаний НПК «Завод модульного энергооборудования» предлагает купить шкаф управления котельной на базе Zont. Сборка шкафа управления котельной осуществляется по типовым решениям, на основании проекта автоматизации котельной, или индивидуальному заданию Заказчика.
Назначение шкафа управления котельной на базе контроллеров Zont, MyHeat PRO
Шкаф удалённого управления котлами, мониторинга котельной, диспетчеризации GSM и сигнализации на базе контроллеров Zont h1000+ pro.v2, Zont h2000+ pro.v2, MyHeat PRO предназначен для управления и сигнализации котельной, на основании сведений, поступающих от контрольно-измерительных приборов и датчиков КИПиА котельной, с отображением состояния и работы оборудования, а также его технологических аварий.
Управление любыми устройствами автоматики Овен (ТРМ32, ПР200, и т.д.) для погодозависимого управления реализуется по шине modbus RTU.
Функции шкафа управления котельной на базе Zont
- Управление несколькими котлами (каскад, каскад + резерв, расписание)
- Управление технологическим оборудованием (насосы, задвижки, клапаны и пр.)
- Удаленное управление оборудованием (включая удаленный сброс аварий)
- Отображение текущего состояния котлов и оборудования
- Возможность подключения котлов по цифровым протоколам различных производителей (OpenTherm, E-BUS и пр.)
- Сбор данных от радиодатчиков и управление оборудованием по радиоканалу
- Мониторинг датчиков температуры, давления и других датчиков
- Журналирование событий и аварий котлов и оборудования
- Подключение светозвуковой системы оповещения, в том числе по радиоканалу
- Контроль пожарных и охранных датчиков (постановка-снятие ключом touch memory)
- Получение и журналирование данных по цифровой шине (modbus RTU)
- Резервное питание, контроллер остается на связи, после потери основного питания
- Управление осуществляется через web сервис производителя контроллера, на базе которого собираются щиты, или через приложение на телефоне
- Уведомления о событиях могут приходить на почту, смс или через push уведомления на телефон
Общие сведения о шкафе управления котельной на базе Zont
Шкаф управления котельной устанавливается в котельной, работающей без постоянного присутствия обслуживающего персонала, и соответствует:
- СП89.13330.2016 актуализированная редакция СНиП II-35-76 "Котельные установки";
- "Правила устройства электроустановок";
- "Правила технической эксплуатации электроустановок потребителей".
В щите предусмотрен вывод сигналов GSM модулем удаленной диспетчеризации (только на уведомление о состоянии работы котельной).
Связь приборов: автоматики котлов, общекотельной автоматики, расходомеров газа, теплосчетчиков и т.д. с контроллером САУ - интерфейс RS485.
Шкаф разработан для горелок, укомплектованных заводской автоматикой, входящей в состав горелки и поставляемой комплектно с горелками. Комплекты автоматики горелок на котлах должны осуществлять функции розжига, автоматическое регулирование процесса сжигания топлива и отключать подачу топлива на горелку при аварийных ситуациях. Возможна реализация управления горелками по заданию Заказчика.
Преимущества шкафа управления котельной на базе Zont
- Экономия - учитывая погодные условия и эксплуатацию оборудования, система функционирует с минимальным потреблением газа и электричества. Корректные настройки прибора позволяют сэкономить от 35% затрат на отопление;
- Безопасность - быстрое уведомление об аварийных и потенциально опасных ситуациях;
- Охрана- при установке и подключении дополнительных датчиков, система работает так же как охранная сигнализация;
- Простота- простая установка, понятные инструкции. Интуитивно понятное приложение и личный кабинет;
- Комфорт- поддерживает комфортную температуру в помещении;
- Удобство - возможность дистанционного управления. Монтаж можно провести не только на этапе строительства, но и в готовых помещениях (ассортимент беспроводных датчиков);
- Вариативность- оборудование можно выстроить под индивидуальные задачи, переведя бытовые процессы в автоматическое управление (автополив, свет, ворота и пр.)
Автоматика котлов обеспечивает
- поддержание заданной температуры подачи в трубопроводе за котлом;
- поддержание температуры на входе в котел – температура обратной воды;
- управление рециркуляционным насосом котла.
С помощью автоматики производится измерение следующих параметров с выводом показаний на дисплей шкафа автоматического управления котлами: температура прямой воды на выходе из котла, температура обратной воды на входе в котел, давление прямой воды на выходе из котла. Аварийная остановка котла происходит при понижении или повышении давления воды в котле, высокой температуре воды в котле, отсутствии протока воды через котел или исчезновении напряжения электропитания.
